Art.-Nr. AMWBBP8
I-Typitem® System kompatibel (Raster 20/30/40/50)
Bodenbefestigungsplatte 8
Massive Bodenbefestigungsplatte zur sicheren und stabilen Verankerung von Profilkonstruktionen, schweren Gestellen und Schutzzäunen am Boden. Konzipiert für das Profilsystem der Baureihe 8 (Nut 8). Aus robustem Aluminium-Druckguss gefertigt. Key Facts: • Werkstoff: Hochwertiger Aluminium-Druckguss (Alu Druckguss) • Bohrungen: Eine Bohrung Ø 17,00 mm zur Bodenverankerung und eine Bohrung Ø 10,11 mm im Abstand von 70,00 mm • Profilkompatibilität: Perfekt abgestimmt auf die Baureihe 8 • Abmessungen: Höhe 77,00 mm, Breite 76,71 mm, Dicke 24,00 mm
Technische Daten
WerkstoffAlu Druckguss[cite: 14]
Bohrung 117,00[cite: 14] mm[cite: 14]
Bohrung 210,11[cite: 14] mm[cite: 14]
Lochabstand70,00[cite: 14] mm[cite: 14]
Höhe77,00[cite: 14] mm[cite: 14]
Breite76,71[cite: 14] mm[cite: 14]
Dicke24,00[cite: 14] mm[cite: 14]
Gewicht pro Stück0,7185[cite: 14] kg[cite: 14]
Nutgröße8[cite: 14] mm[cite: 14]
1
### Bodenbefestigungsplatte 8 – Stabile Bodenverankerung für Ihre Profilkonstruktionen

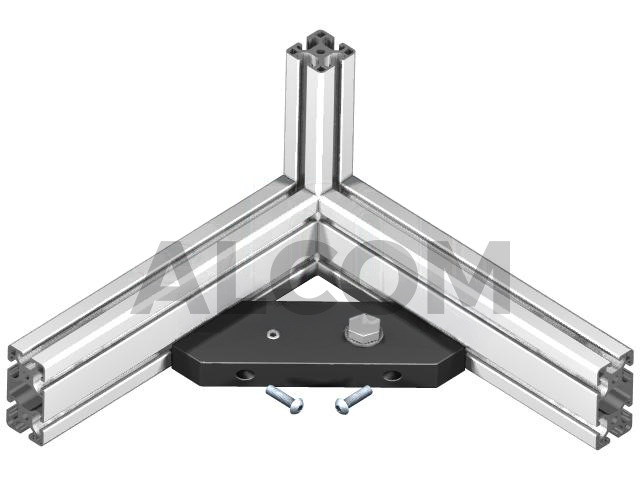

Die Bodenbefestigungsplatte 8 (Artikel-Nr.: AMWBBP8) ist das ideale Verbindungselement, wenn es darum geht, Maschinenrahmen, Schutzzaunsysteme, schwere Gestelle oder Arbeitsplatzbauten aus Aluminiumprofilen dauerhaft und sicher auf dem Hallen- oder Werkstattboden zu fixieren. Sie ist optimal für Konstruktionen des Profilsystems der Baureihe 8 ausgelegt.
#### Robustes Material und hohe Belastbarkeit
Gefertigt aus hochfestem Aluminium-Druckguss, widersteht diese Befestigungsplatte auch härteren industriellen Beanspruchungen und mechanischen Belastungen zuverlässig. Die solide Materialstärke und die breite Auflagefläche sorgen für eine hervorragende Lastverteilung und sorgenfreie Standfestigkeit Ihrer Konstruktionen.
#### Durchdachtes Bohrungsbild zur schnellen Montage

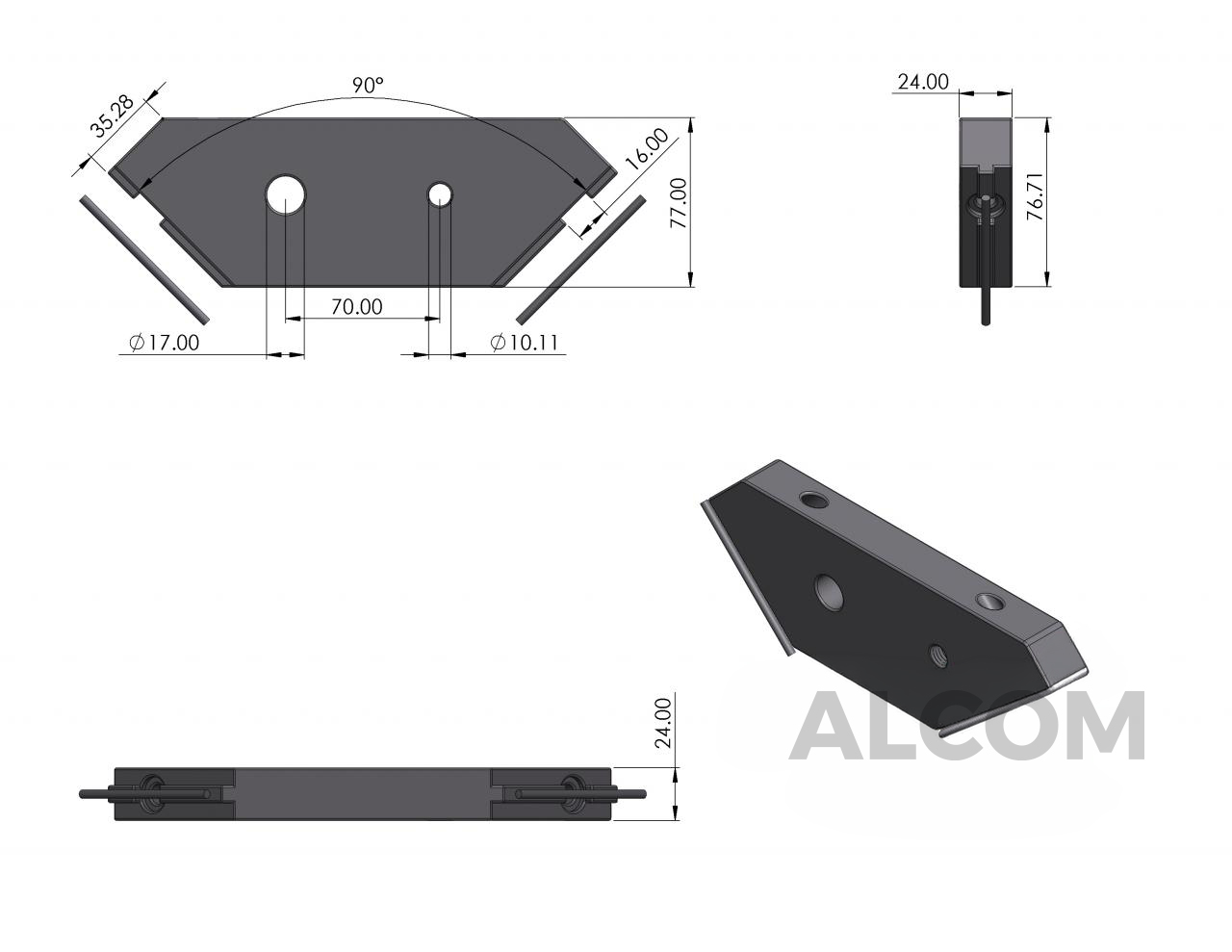

Die Platte verfügt über zwei strategisch positionierte Bohrungen mit einem präzisen Achsabstand von 70,00 mm:
• Eine große Bohrung mit einem Durchmesser von 17,00 mm zur Aufnahme von schweren Bodenankern oder Schwerlastdübeln.
• Eine kleinere Bohrung mit einem Durchmesser von 10,11 mm, die eine einfache und direkte Anbindung an das Profilsystem ermöglicht.
Dank dieser Konstruktion lässt sich die Verankerung am Boden schnell, präzise und absolut rutschfest realisieren.
### Technische Daten auf einen Blick:
• Bezeichnung: Bodenbefestigungsplatte 8
• Artikel-Nr.: AMWBBP8
• Werkstoff: Aluminium-Druckguss
• Bohrung 1: Ø 17,00 mm (für Bodenanker)
• Bohrung 2: Ø 10,11 mm (für Profilanbindung)
• Lochabstand: 70,00 mm[cite: 14]
• Gesamthöhe: 77,00 mm[cite: 14]
• Gesamtbreite: 76,71 mm[cite: 14]
• Stärke/Dicke: 24,00 mm[cite: 14]
• Gewicht/Stück: 0,7185 kg (ca. 719 g)[cite: 14]
Sichern Sie Ihre schweren industriellen Aufbauten gegen Verrutschen und Kippen mit dieser hochbelastbaren Bodenbefestigungsplatte!
